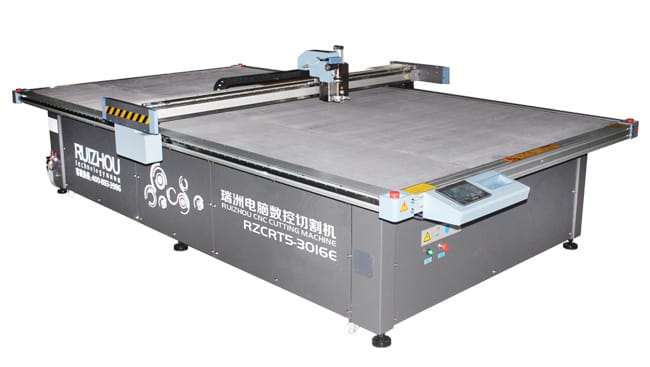

RZCRT5-3016E

Описание

Принцип действия оборудования и узлов. Конструктивные особенности. Преимущества перед лазерным оборудованием:

Технические характеристики

Модель RZCRT5-3016E
Область резки 3000×1600 мм
Скорость резки 1200 мм/сек
Толщина материала стандартно до 28 мм, опционально 50 мм и более (толщина оговаривается при заказе плоттера)
Материалы Резина, МБС, ТМКЩ, паронит, электрокартон, силикон, ТРГ (терморасширенный графит) в т.ч. армированный, картон, гофрокартон, бумага, ПВХ и другие пластики, кожа, кожзаменитель, вспененные материалы, поролон, ткань, акрил, древесные композиты, ковровые покрытия и д.р.
Основной инструмент Осциллирующий тангенциальный нож электрического типа (18’000 колебаний в минуту)
Тип пера Обычная шариковая ручка, масляный, маркер и пр.
Фиксация материала Вакуумный стол (вакуумный насос в комплекте)
Тип привода Зубчато-реечная передача
Двигатели Серводвигатели Panasonic
Механическое разрешение 0.025 мм
Программное разрешение 0.025 мм, 0.01 мм, 0.1 мм
Интерфейс Сетевой порт RJ45
Язык передачи данных HP-GL, GP-GL
Совместимость Файлы PLT и DXF (экспорт из любых векторных редакторов и специального ПО: Corel Draw, Adobe Illustrator, AutoCAD, Компас 2D/3D, АСКО-2Д и пр.)
Панель управления Сенсорный экран
Электропитание Плоттер: 380В±38V / 50±1Hz
Вакуумный насос: 380В±38 /  50±1Hz

Всегда в комплекте



Вакуумный стол и вакуумный насос
Вакуумный стол плоттера изготовлен из алюминия имеет несколько независимо активируемых зон. Зоны активируются на сенсорной панели управления. Стол покрыт пропускающей воздух подложкой. Для создания вакуума применяется мощный вакуумный насос (мощность зависит от размера рабочего поля плоттера). Засчет высокой мощности и производительности насоса обеспечивается плотный прижим материала к вакуумному столу для высококачественной стабильной резки.


Сенсорная жидкокристаллическая панель управления.
Удобная сенсорная панель управления с несложным интерфейсом позволяет легко и быстро управлять всеми функциями и параметрами плоттера.


Лазерная указка для позиционирования

Используется для задания точки начала координат и для задания размеров области резки.









Модули и инструменты

Ниже перечисленны модули и инструменты, которые можно добавить/убрать из комплектации (подробности у менеджеров).

Осциллирующая тангенциальная режущая голова электрического типа

Тангенциальное вращение при помощи серводвигателя переменного тока Panasonic мощностью 200 Вт. Нож повораяивается острием по направлению движения при помощи сервопривода, осуществляя при резке вертикальные колебания высокой частоты (осциллирует).
Частота вертикальных перемещений ножа 18000 движений в минуту, высота хода 0,5 мм.
Предназначен для резки широкого спектра материалов.
Оснащена пневматической парковкой. Для работы необходим сжатый воздух.

Возможно использование широкого спектра ножей различной геометрии для различных типов и толщин материалов.

Стандартное расположение правый модуль на каретке, см. фото и видео головы в действии:


Тангенциальный неосциллирующий нож

Тангенциальное вращение при помощи серводвигателя переменного тока Panasonic мощностью 200 Вт. Нож повораяивается острием по направлению движения при помощи сервопривода, но работает без осцилляции (т.е. без вертикальных колебаний).
Предназначена для резки широкого спектра тонких материалов.

Этот инструмент устанавливается в цилиндрический держатель, который в свою очередь располагается в центральном модуле каретки.



Биговщик

Биговщик в комплекте с 4-мя биговочными колесами (для картона различных толщин) в процессе работы поворячивается в направлении движения серводвигателем переменного тока Panasonic мощностью 200 Вт. Предназначен для бигования (продавливания линий сгиба) обычного и гофрированного картона.

Располагается в центральном модуле каретки.


Инструмент для перфорации

Инструмент для перфорации используется для перфорации картона и гофрокартона и создания линий отрыва.


Инструмент V-Cut

Инструмент, лезвие в котором расположено под углом 45 градусов, позволяет прорезать в картоне и других мягких материалах V-образные пазы для последующего сгиба материала под углом 90 градусов. В процессе работы поворячивается острием лезвия в направлении движения серводвигателем переменного тока Panasonic мощностью 200 Вт.

Располагается в центральном модуле каретки.


Инструмент Kiss-Cut

Флюгерный нож без тангенциального вращения предназначен для надрезания (до подложки) и сквозной резки самоклеющейся виниловой пленки и других подобных материалов.


Шпиндель

Шпиндель применяется для раскроя, фрезеровки и гравировки твердых материалов: пластик, фанера, алюминий и пр. Мощность шпинделя 2кВт, частота вращения 60'000 об./мин. Цанга стандарта ER11, максимальный диаметр инструмента 8 мм.

Обычно устанавливается в левом модуле каретки. (В компактных моделях RZCRT1510 и RZCRT1007 устанавливается в правом модуле сменяя осциллирующий нож)

Плоттер можно дооснастить линейной системой автоматической смены инструмента на 5 инструментов. С такой системой работает специальный пневматический шпиндель.


Моторизованный дисковый нож для резки ткани

Инструмент представляет из себя режущий диск с электроприводом. В процессе работы поворячивается острием лезвия в направлении движения серводвигателем переменного тока Panasonic мощностью 200 Вт.




Пробойник отверстий

Устройство для высечки отверстий сосменными насадками. В комплекте насадки 1, 2, 3, 4, 5 мм. Опционально доступны другие диаметры



Прижимная пластина

Применяется для дополнительного прижима при работе со сложными материалами или при резке нескольких слоев. В стиле общего форматирования.



Видео обзор серии RZCRT

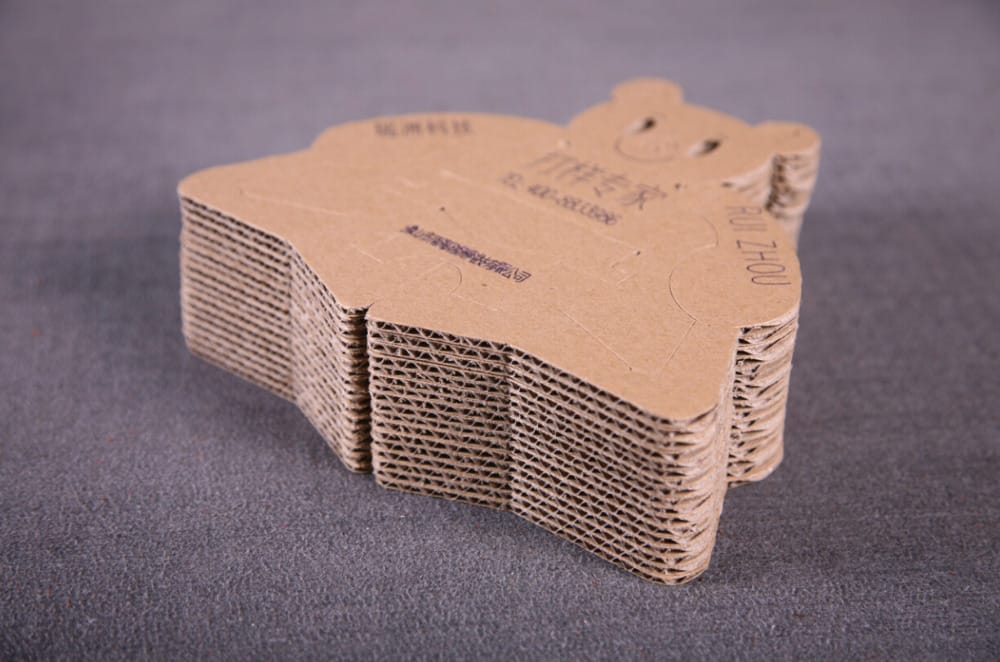

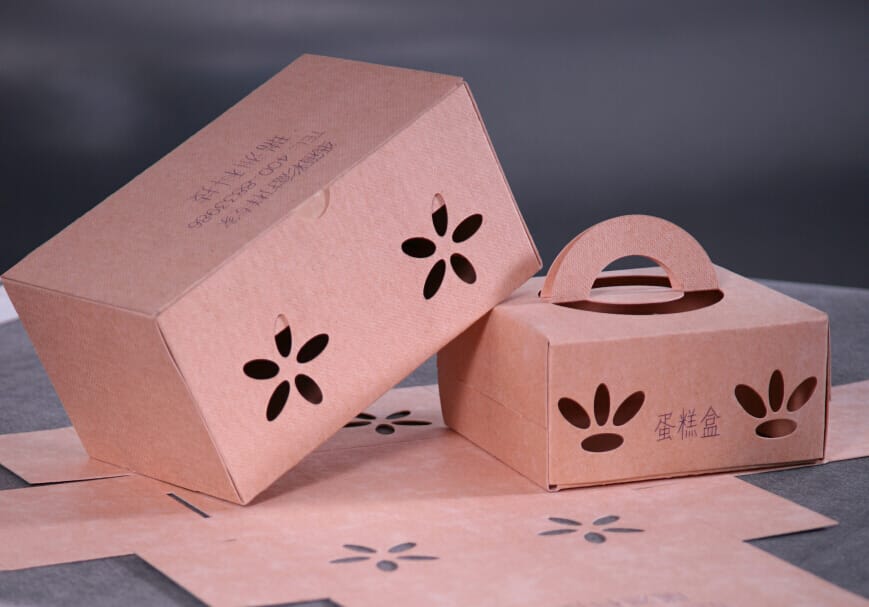

Упаковка и производство рекламы
